بررسی تخصصی، مشکلات رایج و روش‌های تعمیر حرفه‌ای



لنز Sony FE 200-600mm f/5.6-6.3 G OSS یکی از مهم‌ترین و تخصصی‌ترین لنزهای تله‌فوتوی برند سونی است که توسط بسیاری از عکاسان حرفه‌ای در حوزه‌های حیات‌وحش، ورزشی و طبیعت مورد استفاده قرار می‌گیرد. این لنز با فاصله کانونی گسترده، کیفیت اپتیکی بسیار بالا و طراحی مقاوم خود، در عین حال دارای ساختاری پیچیده و دقیق است که در صورت بروز خرابی، نیازمند تعمیرات فوق تخصصی و تجهیزات دقیق می‌باشد.

در این مقاله به‌صورت جامع به بررسی ساختار فنی، خرابی‌های متداول، فرآیند تعمیر و نکات نگهداری از لنز Sony 200-600mm G OSS می‌پردازیم.


مشخصات فنی و طراحی اپتیکی لنز

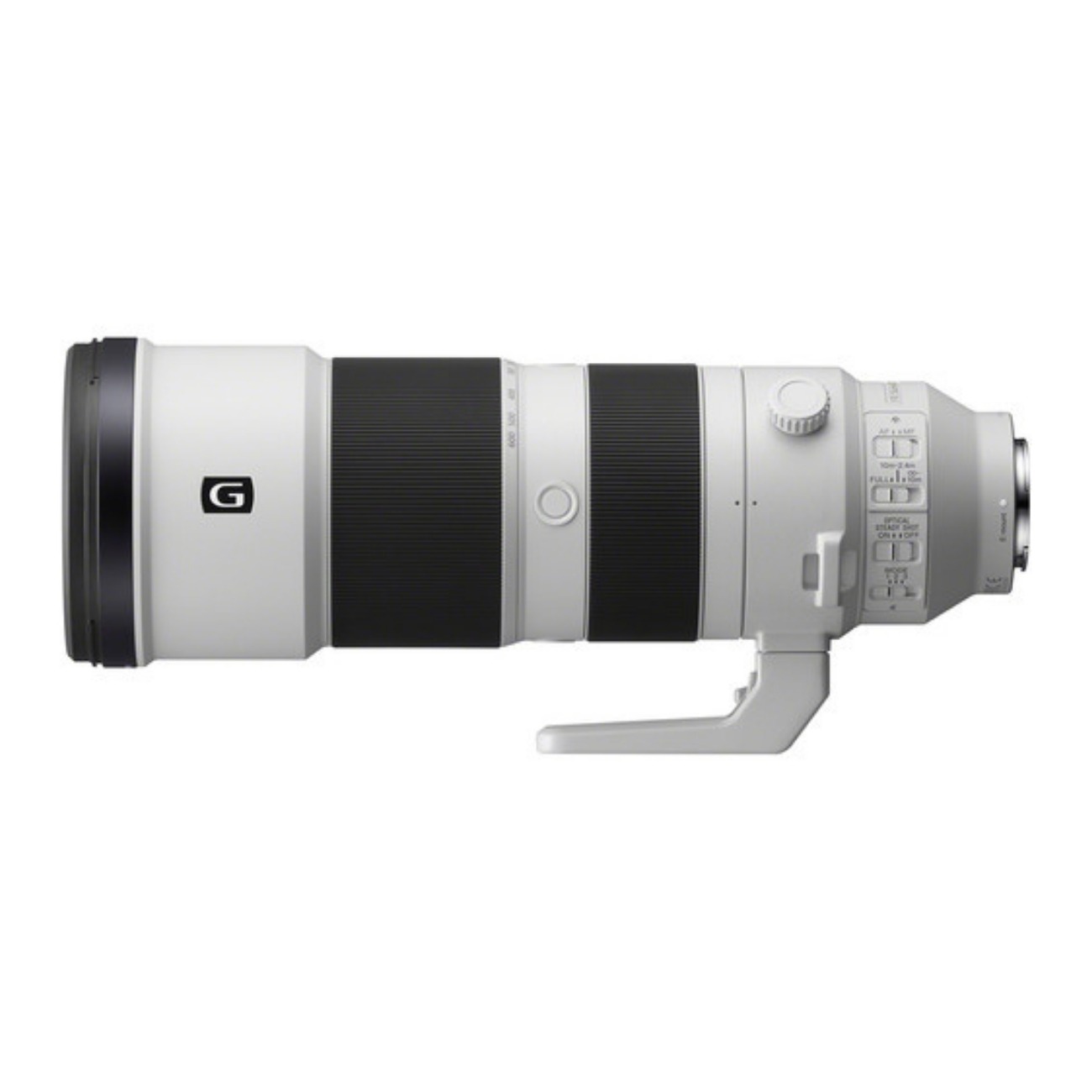

لنز Sony FE 200-600mm f/5.6-6.3 G OSS از سری لنزهای حرفه‌ای G سونی است و برای دوربین‌های فول‌فریم با مانت E طراحی شده است. این لنز دارای ۲۴ عدسی در ۱۷ گروه اپتیکی می‌باشد که در میان آن‌ها از عناصر ED (Extra-low Dispersion) و Aspherical نیز استفاده شده است. این ترکیب به کاهش اعوجاج رنگی، افزایش شارپنس و کنترل بالای کروماتیک ابریشن در تمام محدوده‌های زوم کمک می‌کند.

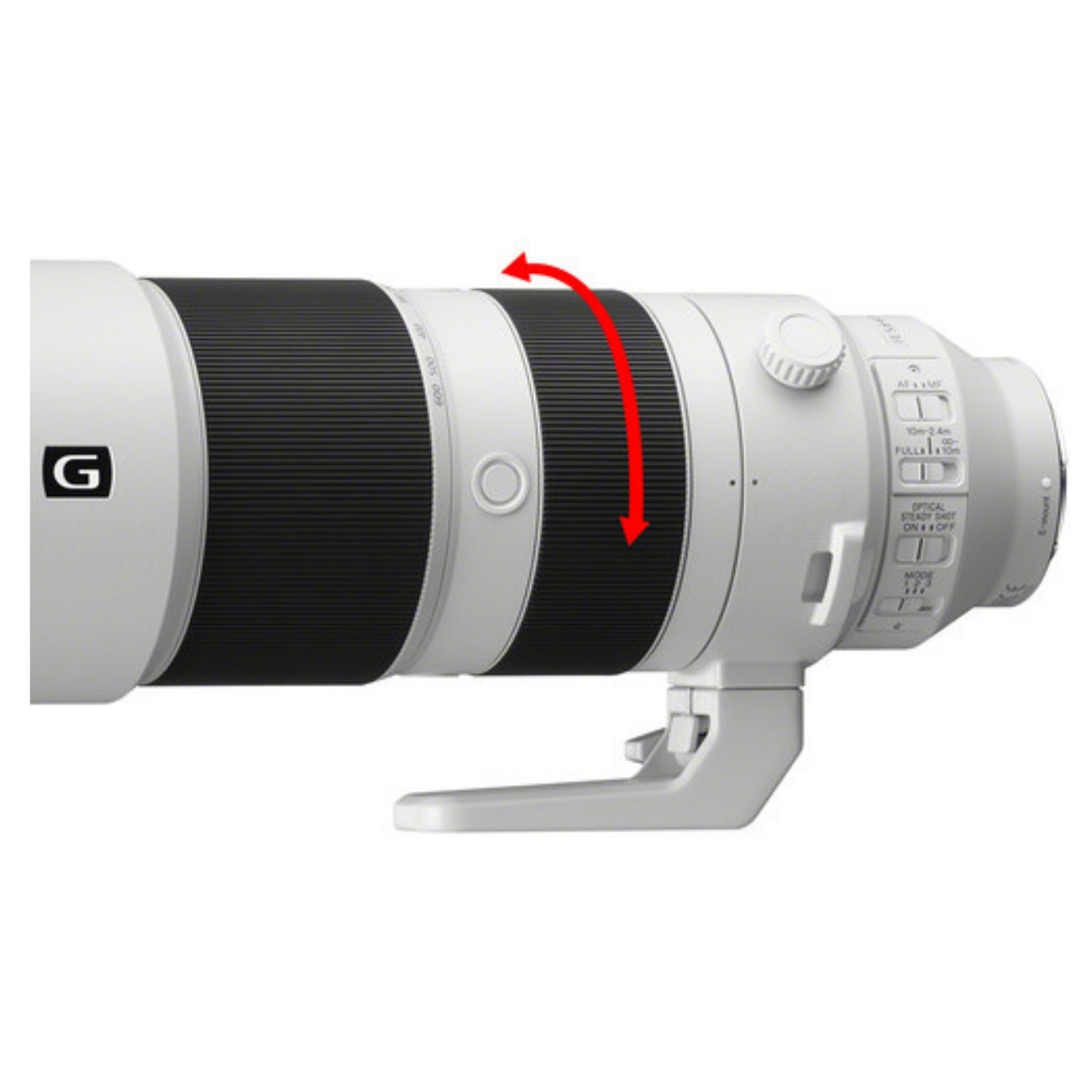

دیافراگم لنز دارای ۱۱ تیغه مدور است که باعث ایجاد بوکه‌ای نرم و طبیعی می‌شود. همچنین سیستم زوم این لنز از نوع Internal Zoom یا زوم داخلی است، به این معنی که در هنگام زوم‌کردن، طول لنز تغییر نمی‌کند. این ویژگی علاوه بر حفظ تعادل در هنگام استفاده با سه‌پایه، مانع ورود گردوغبار و رطوبت به درون لنز نیز می‌شود.


در بخش فوکوس، لنز از موتور DDSSM (Direct Drive Super Sonic Motor) بهره می‌برد که به‌صورت بسیار دقیق و بی‌صدا عمل می‌کند. در کنار آن، سیستم لرزشگیر اپتیکی OSS (Optical SteadyShot) با همکاری لرزشگیر داخلی دوربین، پنج محور لرزش را جبران می‌کند و امکان عکاسی با سرعت‌های پایین‌تر شاتر را بدون افت کیفیت فراهم می‌سازد.


تمام این ویژگی‌ها باعث می‌شوند که لنز 200-600mm یکی از پیچیده‌ترین محصولات سونی در بخش مکانیکی و الکترونیکی باشد. در نتیجه، هرگونه تعمیر یا بازگشایی این لنز نیازمند دانش دقیق و ابزار تخصصی است.


خرابی‌های رایج در لنز Sony FE 200-600mm G OSS



با وجود کیفیت ساخت بالا، این لنز مانند هر ابزار پیشرفته‌ی دیگری ممکن است در اثر استفاده‌ی طولانی‌مدت، ضربه، رطوبت یا نوسانات حرارتی دچار خرابی شود. در ادامه به رایج‌ترین مشکلات این لنز و نشانه‌های هرکدام اشاره می‌شود.


1. خرابی سیستم فوکوس DDSSM

یکی از حساس‌ترین بخش‌های این لنز، موتور فوکوس آن است. موتور DDSSM به‌صورت مغناطیسی و با دقت بسیار بالا عمل می‌کند، اما در اثر ضربه، ورود گردوغبار یا نوسانات الکتریکی ممکن است دچار آسیب شود.



علائم خرابی موتور فوکوس:

• قفل شدن فوکوس در فاصله خاص

• صدای غیرعادی هنگام فوکوس

• عملکرد کند یا ناپیوسته‌ی فوکوس

• عدم شناسایی لنز توسط بدنه در حالت AF

روش تعمیر:
در چنین مواردی ابتدا با تست دیجیتال روی بدنه‌ی دوربین خطای ارتباطی یا عملکردی ثبت می‌شود. سپس بخش فوکوس داخلی باز و موتور DDSSM با نمونه‌ی سالم تعویض می‌شود. پس از تعمیر نیز نیاز به کالیبراسیون فوکوس الکترونیکی است تا دقت فوکوس در تمام فواصل بازیابی گردد.

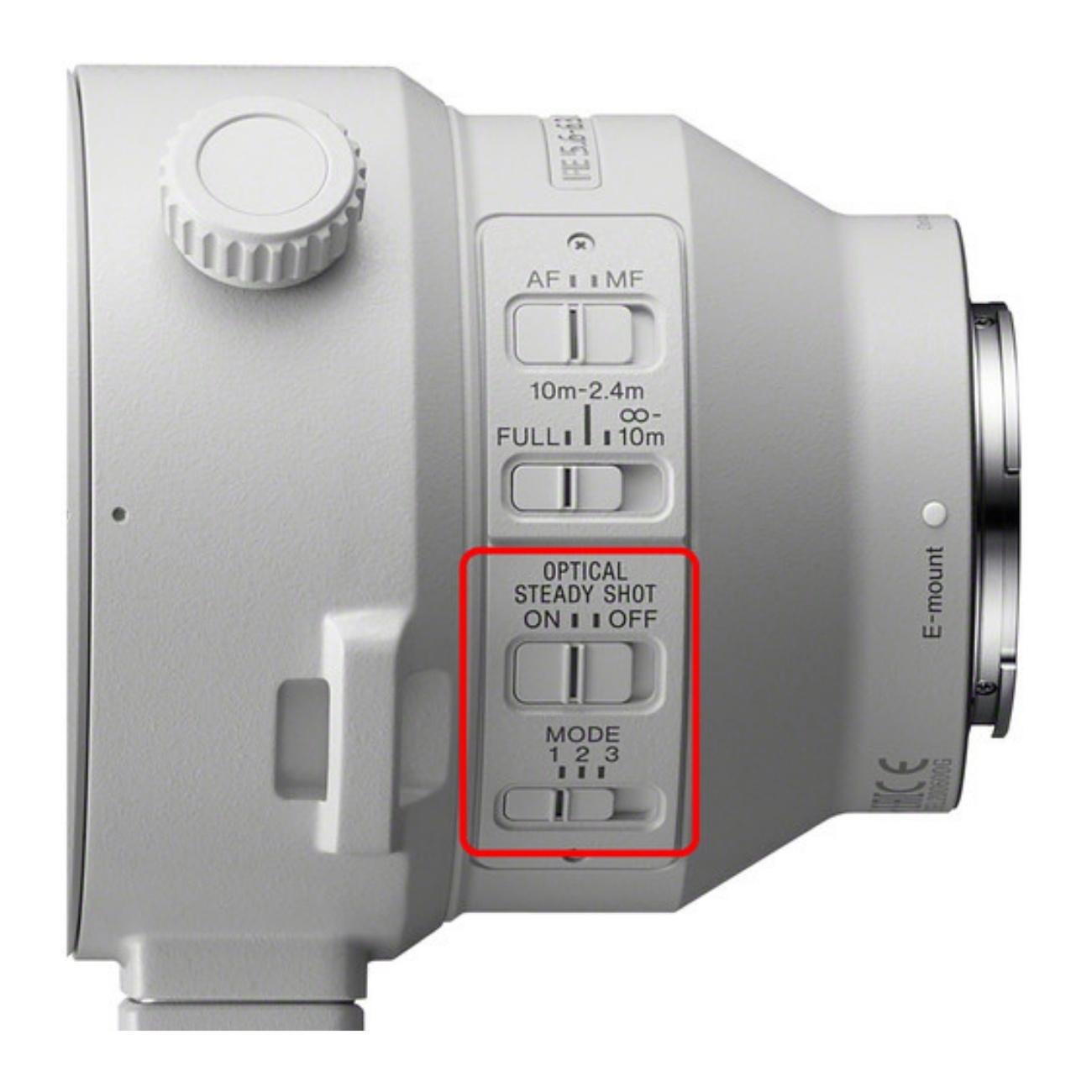

2. خرابی سیستم لرزشگیر اپتیکی OSS

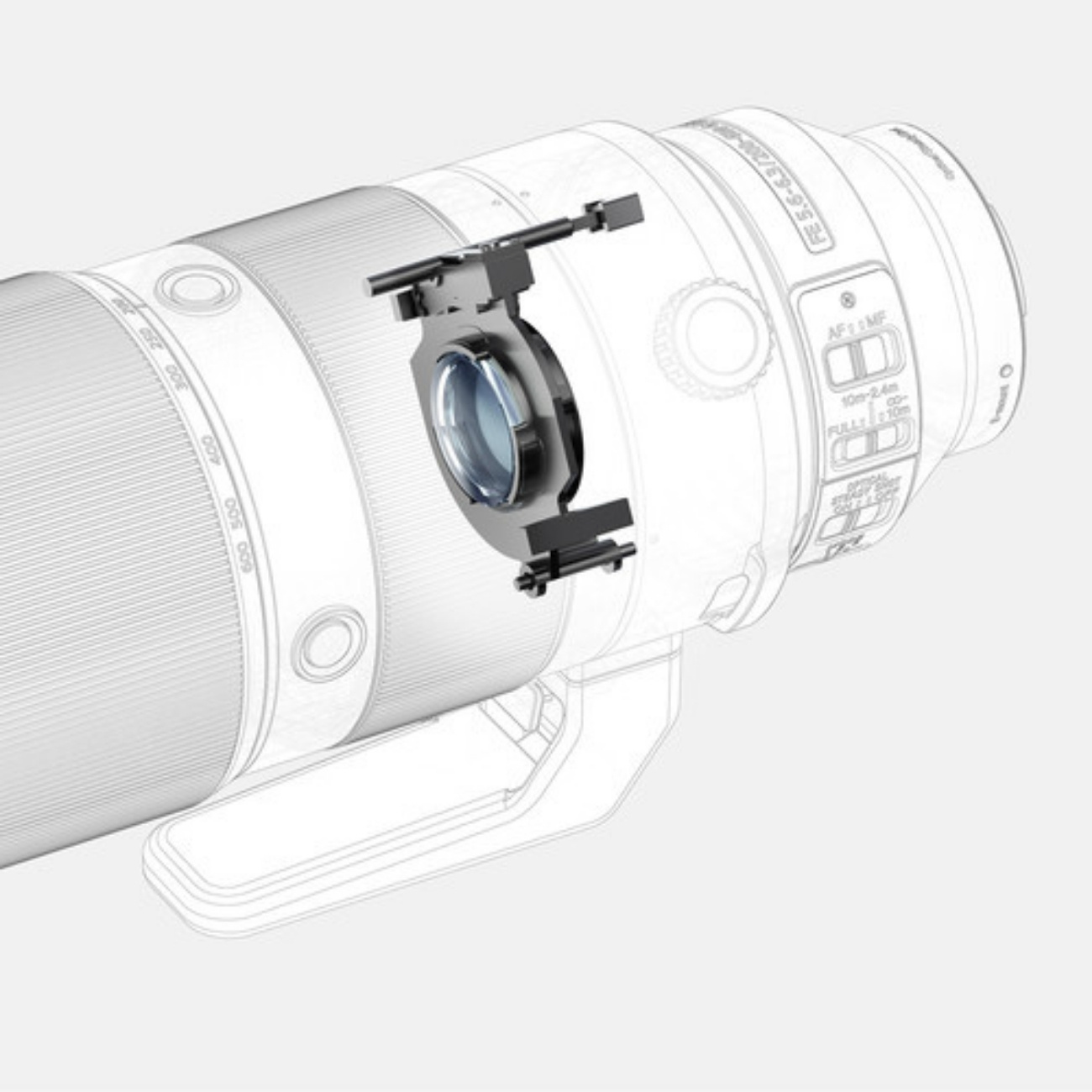

لرزشگیر اپتیکی در لنزهای تله‌فوتو اهمیت بسیار بالایی دارد. ماژول OSS در این لنز شامل یک سنسور ژیروسکوپی و چند موتور مغناطیسی برای جبران حرکات دست است. در صورت افتادن لنز یا نفوذ رطوبت، عملکرد این سیستم ممکن است مختل شود.


نشانه‌های خرابی OSS:

• تصویر در منظره‌یاب لرزان یا ناپایدار

• صدای وزوز یا کلیک مداوم هنگام فعال بودن لرزشگیر

• ارور SteadyShot در بدنه‌ی دوربین


روش تعمیر:
تعمیر سیستم OSS نیازمند باز کردن کامل بخش میانی لنز و بررسی موتورهای مغناطیسی است. در موارد شدید، کل ماژول لرزشگیر باید تعویض شود. پس از آن نیز عملیات تنظیم و هم‌محوری عدسی‌های داخلی (Collimation) برای بازگرداندن شارپنس انجام می‌گیرد.


3. خرابی نوار فلت داخلی (Flexible Cable)


این لنز دارای چندین نوار فلت باریک و حساس است که ارتباط بین بردهای الکترونیکی، موتور فوکوس، لرزشگیر و دیافراگم را برقرار می‌کنند. در اثر استفاده‌ی زیاد، رطوبت یا ضربه، این فلت‌ها ممکن است دچار پارگی یا اکسیدشدگی شوند.


علائم خرابی فلت:

• ارور "Lens not attached" در بدنه

• از کار افتادن لرزشگیر یا دیافراگم

• فوکوس ناقص یا کند شدن عملکرد لنز





روش تعمیر:
تعمیرکار متخصص پس از باز کردن بدنه، فلت معیوب را تعویض و اتصالات را با مواد ضد اکسید تمیز می‌کند. این کار بسیار ظریف است و در صورت انجام غیرحرفه‌ای ممکن است باعث آسیب به برد اصلی شود.


4. شکستگی یا لقی مانت (Mount)


به دلیل وزن بالای این لنز (حدود ۲.۱ کیلوگرم)، فشار روی مانت فلزی زیاد است. در صورت استفاده‌ی مداوم بدون سه‌پایه یا افتادن دوربین، ممکن است مانت لنز دچار شکستگی یا لقی شود.


علائم:

• شل بودن اتصال به دوربین

• قطع و وصل شدن ارتباط الکترونیکی لنز و بدنه

• ایجاد صدای کلیک هنگام جابجایی


تعمیر:
مانت فلزی به‌طور کامل تعویض و اتصالات زیرین بازبینی می‌شوند. در صورت آسیب به پایه‌های فلزی، با دقت تراش‌کاری و مجدد تنظیم می‌شود تا زاویه لنز نسبت به بدنه کاملاً دقیق باشد.


5. گردوغبار یا بخار بین عدسی‌ها

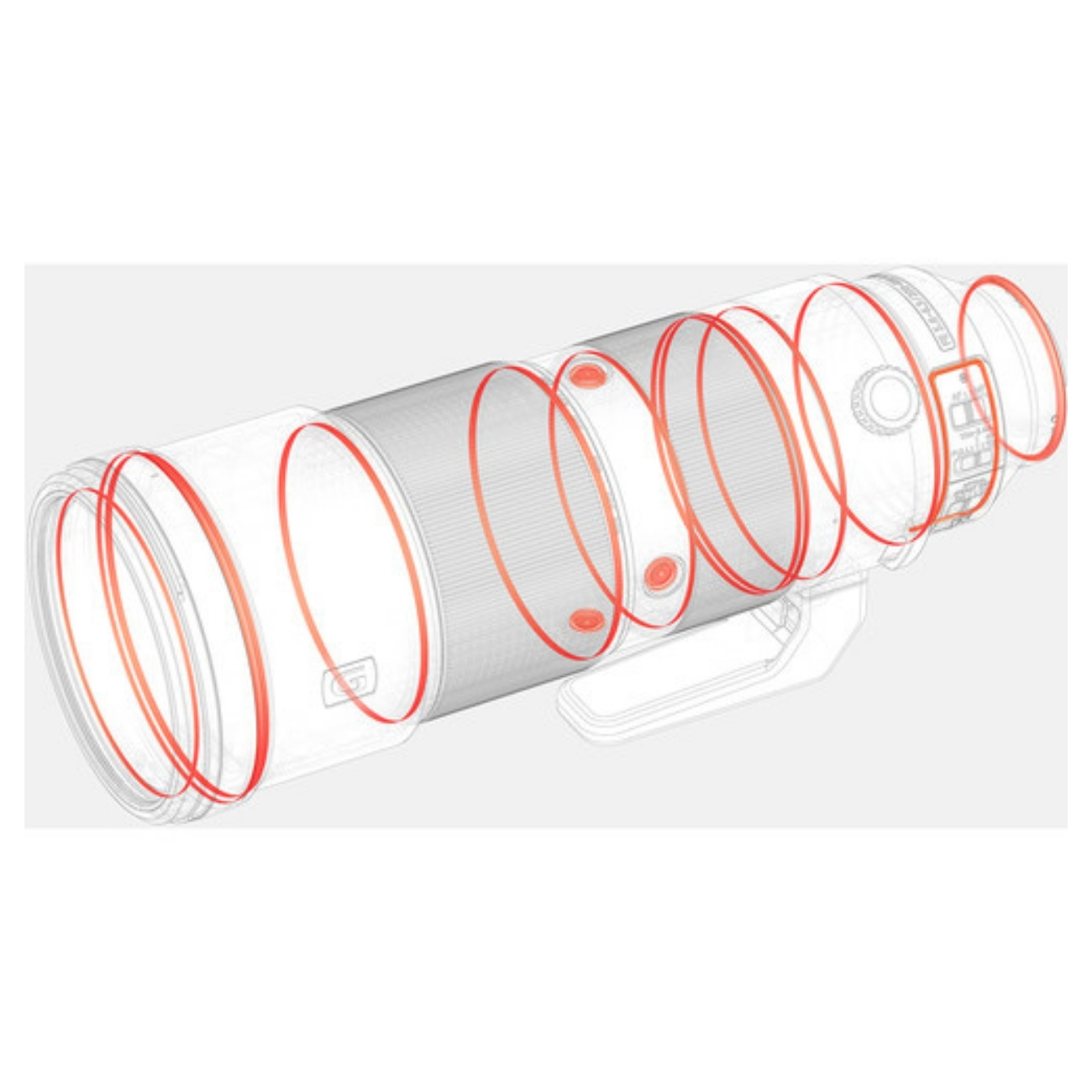

به‌علت ساختار بسته لنز، احتمال ورود گردوغبار کم است، اما در محیط‌های مرطوب ممکن است بخار یا رطوبت بین عدسی‌ها باقی بماند. این مورد به مرور باعث افت شارپنس و تغییر رنگ در تصویر می‌شود.


روش برطرف کردن:
در محیط خشک و تمیز (Clean Room)، عدسی‌های میانی باز شده، با مواد ضد بخار تمیز و مجدد مونتاژ می‌شوند. در نهایت با دستگاه Collimator، تراز اپتیکی بررسی می‌شود تا شارپنس در تمام محدوده‌های زوم حفظ گردد.


فرآیند تخصصی تعمیر لنز Sony 200-600mm G OSS


تعمیر چنین لنز پیچیده‌ای شامل چند مرحله‌ی دقیق و تخصصی است که در مراکز مجاز و با تجهیزات کالیبراسیون انجام می‌شود:


1. عیب‌یابی اولیه و تست الکترونیکی:
   در این مرحله با اتصال لنز به دستگاه‌های تست دیجیتال، خطاهای ثبت‌شده و عملکرد موتورهای فوکوس و لرزشگیر بررسی می‌شود.


2. بازگشایی ساختار داخلی لنز:
   تمام بخش‌های لنز با ابزار ضد الکتریسیته ساکن باز می‌شوند تا از آسیب به مدارهای حساس جلوگیری شود.


3. تعویض قطعات معیوب:
   بسته به نوع خرابی، قطعاتی مانند فلت، موتور فوکوس، ماژول OSS یا برد اصلی جایگزین می‌شوند.


4. تمیزکاری اپتیکی و سرویس مکانیکی:
   عدسی‌ها و بخش‌های داخلی لنز با مواد مخصوص اپتیک تمیز شده و مکانیزم زوم و فوکوس مجدداً گریس‌کاری می‌شود.


5. کالیبراسیون اپتیکی (Collimation):
   برای بازگرداندن دقت فوکوس، لنز بر روی دستگاه collimator تنظیم می‌شود تا تمامی عدسی‌ها در مسیر نوری دقیق خود قرار گیرند.


6. تست نهایی عملکرد:
   لنز پس از مونتاژ کامل، در شرایط واقعی بر روی چند بدنه‌ی سونی تست می‌شود تا از صحت عملکرد فوکوس، دیافراگم، لرزشگیر و زوم اطمینان حاصل گردد.

برآورد هزینه و زمان تعمیر


هزینه‌ی تعمیر لنز Sony 200-600mm بسته به نوع خرابی و قطعات مورد نیاز متفاوت است، اما به‌طور کلی می‌توان حدود هزینه‌ها را به‌صورت زیر برآورد کرد:


توصیه‌های تخصصی برای افزایش عمر لنز


1. استفاده از سه‌پایه یا مونوپاد: وزن بالای لنز فشار زیادی به مانت وارد می‌کند، بنابراین همیشه در هنگام عکاسی طولانی از پایه استفاده کنید.

2. پرهیز از تغییر دمای ناگهانی: ورود از محیط سرد به گرم ممکن است موجب بخار داخلی شود. لنز را در کیف دربسته قرار دهید تا دما به تدریج تنظیم شود.

3. سرویس دوره‌ای: هر ۱۸ تا ۲۴ ماه یک‌بار سرویس داخلی شامل تمیزکاری، گریس‌کاری و تست الکترونیکی انجام شود.

4. نگهداری در محیط خشک: در صورت عدم استفاده طولانی‌مدت، لنز را همراه با مواد رطوبت‌گیر در جعبه‌ی دربسته نگه دارید.

5. تمیز کردن با ابزار استاندارد: برای تمیزکردن عدسی جلو از پارچه‌ی میکروفایبر مخصوص و محلول لنز استفاده کنید، نه دستمال‌های معمولی.


نتیجه‌گیری


لنز Sony FE 200-600mm f/5.6-6.3 G OSS یکی از پیشرفته‌ترین و پیچیده‌ترین لنزهای تله‌فوتو در سیستم مانت E سونی است. عملکرد دقیق، فوکوس سریع و لرزشگیر قوی این لنز، آن را به انتخابی ایده‌آل برای عکاسان حرفه‌ای تبدیل کرده است. اما در عین حال، ساختار پیچیده‌ی مکانیکی و الکترونیکی آن باعث می‌شود که هرگونه تعمیر، نیازمند دانش تخصصی، ابزار دقیق و تجربه‌ی بالا باشد.


در صورت بروز هرگونه مشکل مانند خطای فوکوس، لرزشگیر، یا خرابی اتصالات، توصیه می‌شود لنز خود را تنها به مراکز تعمیر تخصصی لنز سونی بسپارید تا از سلامت اپتیکی و الکترونیکی آن اطمینان حاصل شود.
