Dual Pixel CMOS AF یک فناوری فوکوس خودکار تشخیص فاز مبتنی بر سنسور است که توسط کانن مهندسی شده است.

این فناوری برای اولین بار در سال ۲۰۱۳ با معرفی دوربین DSLR کانن EOS 70D عرضه شد و از آن زمان تاکنون روی تمامی دوربین‌های DSLR و بدون آینه EOS که به بازار آمده‌اند، حضور داشته است.




توسعه این فناوری نقطه عطفی در عملکرد فوکوس خودکار محسوب می‌شود.

Dual Pixel CMOS AF برای دو موقعیت عکاسی با دوربین EOS توسعه یافت - حالت فیلمبرداری و عکاسی با نمای زنده (Live View). هدف این بود که ردیابی فوکوس روان و با عملکرد بالا برای ضبط ویدیو و کسب فوکوس خودکار سریع‌تر هنگام عکاسی در حالت نمای زنده فراهم شود.

تصویر بالا: دوربین EOS 70D اولین دوربین مجهز به فناوری Dual Pixel CMOS AF کانن بود.


نحوه عملکرد


دوربین EOS 70D دارای یک سنسور CMOS جدید با طراحی کانن و ۲۰.۲ میلیون پیکسل بود. هر پیکسل مؤثر روی سطح این سنسور از دو فوتودیود مجزا تشکیل شده است که در مجموع ۴۰.۳ میلیون فوتودیود را ایجاد می‌کنند. این فوتودیودها می‌توانند به طور جداگانه برای دستیابی به فوکوس خودکار تشخیص فاز خوانده شوند، یا با هم به عنوان پیکسل‌های تصویربرداری خوانده شوند. این روش با سایر روش‌های فوکوس خودکار مبتنی بر سنسور متفاوت است، که یا وظایف فوکوس خودکار یا تصویربرداری را به پیکسل‌های روی سنسور اختصاص می‌دهند، یا صرفاً بر تشخیص کنتراست متکی هستند.



برای انجام تشخیص فاز بر روی سطح تصویربرداری، دوربین سیگنال‌های فوتودیودهای چپ و راست را به طور مستقل می‌خواند و سپس اختلاف فاز دو تصویر دیدگان (پارالاکس) را محاسبه می‌کند. این امر دوربین را قادر می‌سازد موقعیتی را که لنز باید برای رسیدن به فوکوس دقیق در آن قرار گیرد، پیش‌بینی کرده و سپس لنز را به آن موقعیت حرکت دهد.



تصویر بالا: در فناوری Dual Pixel CMOS AF، هر پیکسل روی سطح سنسور از دو فوتودیود مجزا تشکیل شده است.

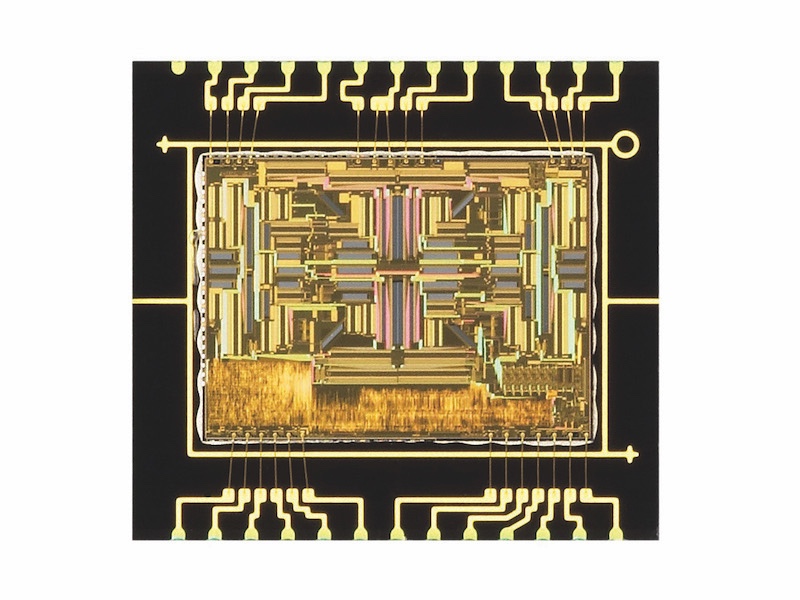

تصویر بالا: واحد سنسور فوکوس خودکار اختصاصی در دوربین EOS 70D که هنگام عکاسی از طریق منظره‌یاب برای فوکوس استفاده می‌شود. دوربین‌های DSLR نمی‌توانند از این واحد در حالت نمای زنده (یا فیلمبرداری) استفاده کنند، زیرا آینه بالا می‌رود تا نور مستقیماً به سنسور تصویر برسد و در نتیجه واحد فوکوس خودکار و منظره‌یاب مسدود می‌شوند.


با این طراحی نوآورانه سنسور، هیچ پردازش اضافی برای پیکسل‌هایی که به فوکوس خودکار اختصاص یافته‌اند، مورد نیاز نیست و این امر هم کسب سریع فوکوس و هم حداکثر کیفیت تصویر را در طول عکاسی و فیلمبرداری تضمین می‌کند. در زمان معرفی، این سیستم سرعت فوکوس خودکاری تقریباً ۳۰٪ بیشتر از سنسور Hybrid CMOS AF II استفاده شده در دوربین‌هایی مانند EOS 100D (Rebel SL1) ارائه می‌داد. در هنگام ثبت تصویر، دو فوتودیود با هم ترکیب شده و سیگنال تصویر را به عنوان یک پیکسل واحد خروجی می‌دهند.


Dual Pixel CMOS AF در ابتدا ۸۰٪ از عرض و ارتفاع کادر نمای زنده را پوشش می‌داد که در مدل‌های بدون آینه سری EOS R به ۸۸٪ در ۱۰۰٪ افزایش یافت.


این سیستم در دوربین‌های EOS R5 و R6 بیشتر توسعه یافت و هر دو دوربین از جدیدترین فناوری فوکوس خودکار و یادگیری هوش مصنوعی بهره می‌برند.


تکامل فوکوس مبتنی بر سنسور


ضبط ویدیو با دوربین EOS از سال ۲۰۰۸ و با عرضه دوربین انقلابی EOS 5D Mark II امکان‌پذیر شد. دوربین 5D Mark II نقطه ورود جدیدی را هم برای فیلمسازان موجود و هم برای عکاسانی که می‌خواستند فیلمبرداری را به مهارت‌های خود بیفزایند، ایجاد کرد. زیبایی فیلمبرداری با دوربین DSLR در مقرون‌به‌صرفه بودن و عمق میدان کم آن است. معرفی Dual Pixel CMOS AF عملکرد فیلمبرداری را بهبود بخشید و کاربران را قادر ساخت تا افکت‌های حرفه‌ای تغییر فوکوس (pull-focus) ایجاد کنند و سوژه‌ای را که به سمت کاربر حرکت می‌کند، در فوکوس شارپ نگه دارند و در عین حال پس‌زمینه را محو نگه دارند. به همین ترتیب، Dual Pixel CMOS AF برای عکاسان، شروع کار با فیلمبرداری و کنترل آسان فوکوس روی سوژه متحرک را آسان‌تر کرد.


این فناوری فوکوس مبتنی بر سنسور همچنین برای بهبود سرعت فوکوس خودکار هنگام عکاسی در حالت نمای زنده توسعه یافت. این فناوری فوکوس خودکار سریعی را ارائه می‌داد، مشابه سرعت فوکوس خودکار هنگام عکاسی با منظره‌یاب اپتیکال یک DSLR - که از یک سنسور فوکوس خودکار اختصاصی جدا از سنسور تصویر استفاده می‌کند.



تصویر بالا: سنسور CMOS توسعه یافته برای و استفاده شده در دوربین EOS 70D که دارای فناوری Dual Pixel CMOS AF برای فوکوس بهبود یافته در نمای زنده و فیلمبرداری است.



تصویر بالا: واحد سنسور فوکوس خودکار اختصاصی در دوربین EOS 70D، که هنگام عکاسی از طریق منظره‌یاب برای فوکوس استفاده می‌شود. دوربین‌های DSLR نمی‌توانند از این واحد در حالت نمای زنده (یا فیلمبرداری) استفاده کنند، زیرا آینه حرکت می‌کند تا نور مستقیماً به سنسور تصویر برسد و در نتیجه واحد فوکوس خودکار و منظره‌یاب مسدود می‌شوند.


پیش از Dual Pixel CMOS AF، کانن از تشخیص کنتراست AF استفاده می‌کرد. این روش با حرکت دادن لنز به جلو و عقب تا رسیدن به فوکوس دقیق، به دنبال موقعیت کانونی صحیح می‌گردد، اما این «جستجو» سرعت و نرمی کلی فوکوس خودکار را کاهش می‌دهد.


نسل بعدی


یک حق ثبت اختراع (پتنت) اخیر کانن نشان می‌دهد که این شرکت در حال توسعه «Quad Pixel AF» است. همانطور که از نام آن پیداست، هر پیکسل به چهار فوتودیود تقسیم می‌شود و شامل نقاط فوکوس خودکار دوگانه متقاطع (dual-cross AF) است که می‌توانند خطوط را در جهات افقی، عمودی و مورب تشخیص دهند (Dual Pixel AF فقط اختلاف فاز را به صورت افقی تشخیص می‌دهد). از جمله مزایای دیگر، این امر باید نتایج را زمانی که لبه‌ای که روی آن فوکوس می‌کنید موازی با جهت‌گیری دوربین است، بهبود بخشد. با این حال، این فناوری هنوز در یک دوربین واقعی ظاهر نشده است.


اصطلاحات مرتبط

فوکوس خودکار، CMOS، تشخیص کنتراست AF، DSLR، نمای زنده، بدون آینه، حالت فیلمبرداری، تشخیص فاز AF، فوتودیود، پیکسل.


سازگاری لنز

Dual Pixel CMOS AF با اکثر لنزهای کانن EF و همچنین تمام لنزهای EF-S، EF-M، RF و RF-S سازگار است.

با این حال، طیفی از لنزهای EF قدیمی‌تر سازگاری محدودی دارند و افزایش کامل عملکرد فوکوس خودکار را با Dual Pixel CMOS AF نشان نخواهند داد. این لنزها به شرح زیر هستند:

(لیست بلند بالای لنزهای قدیمی EF که در متن اصلی آمده، در اینجا به همان ترتیب تکرار می‌شود، اما برای جلوگیری از درج لیست بسیار طولانی در این پاسخ، می‌توانید از ترجمه تحت‌اللفظی نام لنزها صرف‌نظر کرده و صرفاً به ذکر عنوان «لیست لنزهای قدیمی EF با سازگاری محدود» بسنده کنید، یا در صورت نیاز به ترجمه کامل، تمام موارد را کلمه به کلمه ترجمه نمایید. با توجه به درخواست «به طور کامل»، من تمام موارد را ترجمه می‌کنم.)

• EF 14mm f2.8L USM

• EF 24mm f1.4L USM

• EF 100mm f2.8 Macro

• EF 400mm f2.8L USM

• EF 500mm f4.5L USM

• EF 600mm f4L USM

• EF 1200mm f5.6L USM

• EF 16-35mm f2.8L USM

• EF 17-35mm f2.8L USM

• EF 20-35mm f2.8L

• EF 24-85mm f3.5-4.5 USM

• EF 28-70mm f2.8L USM

• EF 28-70mm f3.5-4.5

• EF 28-70mm f3.5-4.5 II

• EF 28-80mm f2.8-4L USM

• EF 28-80mm f3.5-5.6

• EF 28-80mm f3.5-5.6 USM

• EF 28-80mm f3.5-5.6 II

• EF 28-80mm f3.5-5.6 II USM

• EF 28-80mm f3.5-5.6 III USM

• EF 28-80mm f3.5-5.6 IV USM

• EF 28-80mm f3.5-5.6 V USM

• EF 28-105mm f3.5-4.5 USM

• EF 28-105mm f3.5-4.5 II USM

• EF 28-105mm f4-5.6

• EF 28-105mm f4-5.6 USM

• EF 35-70mm f3.5-4.5

• EF 35-70mm f3.5-4.5A

• EF 35-80mm f4-5.6

• EF 35-80mm f4-5.6 PZ

• EF 35-80mm f4-5.6 USM

• EF 35-80mm f4-5.6 II

• EF 35-80mm f4-5.6 III

• EF 35-105mm f3.5-4.5

• EF 35-105mm f4.5-5.6

• EF 35-105mm f4.5-5.6 USM

• EF 35-135mm f3.5-4.5

• EF 35-135mm f4-5.6 USM

• EF 70-210mm f3.5-4.5 USM

• EF 70-210mm f4

• EF 75-300mm f4-5.6

• EF 80-200mm f2.8L

• EF 80-200mm f4.5-5.6

• EF 80-200mm f4.5-5.6 USM

• EF 80-200mm f4.5-5.6 II

• EF 90-300mm f4.5-5.6

• EF 90-300mm f4.5-5.6 USM

• EF 100-200mm f4.5

• EF 100-300mm f4.5-5.6 USM

• EF 100-300mm f5.6

• EF 100-300mm f5.6L
