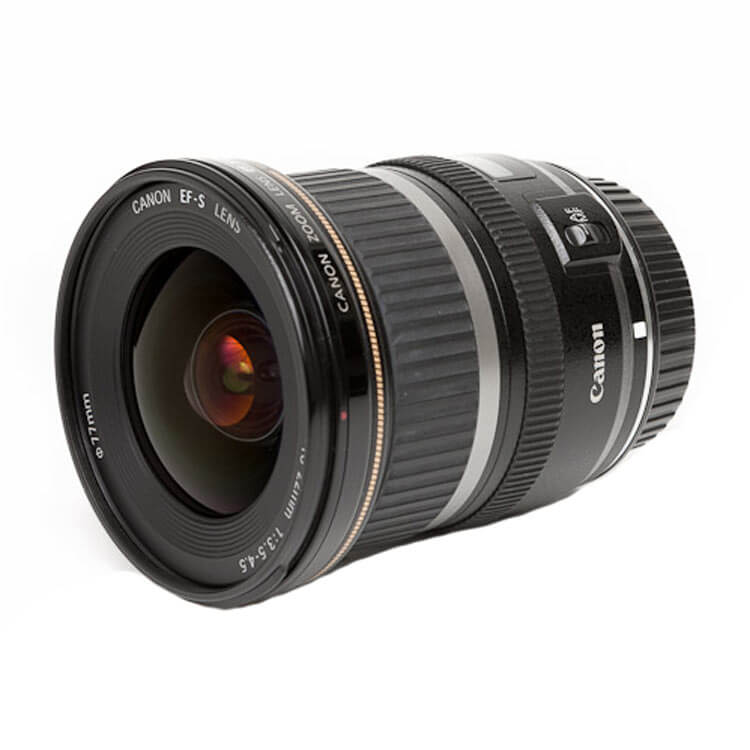

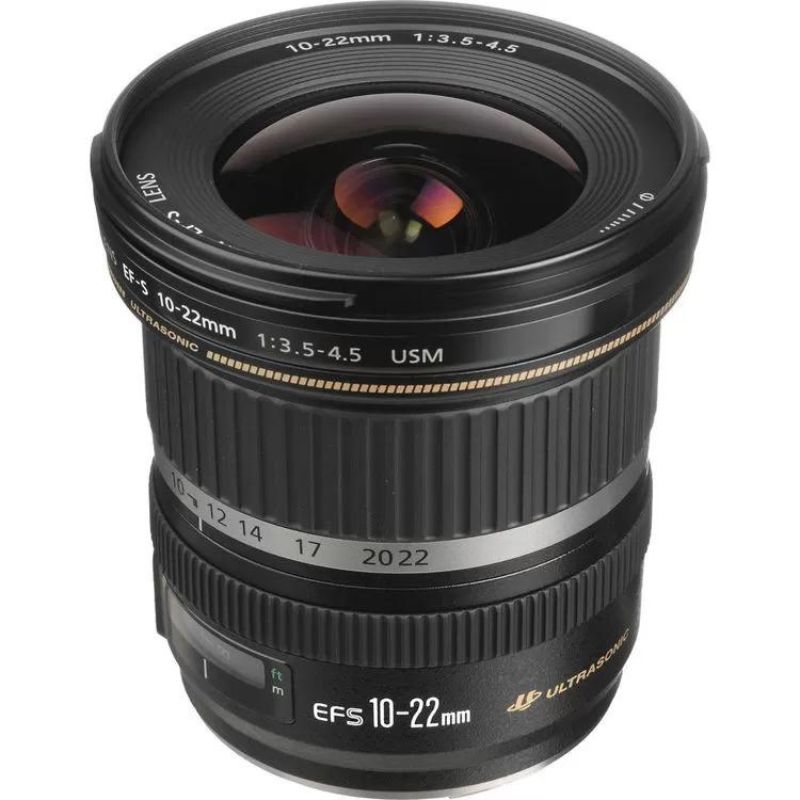

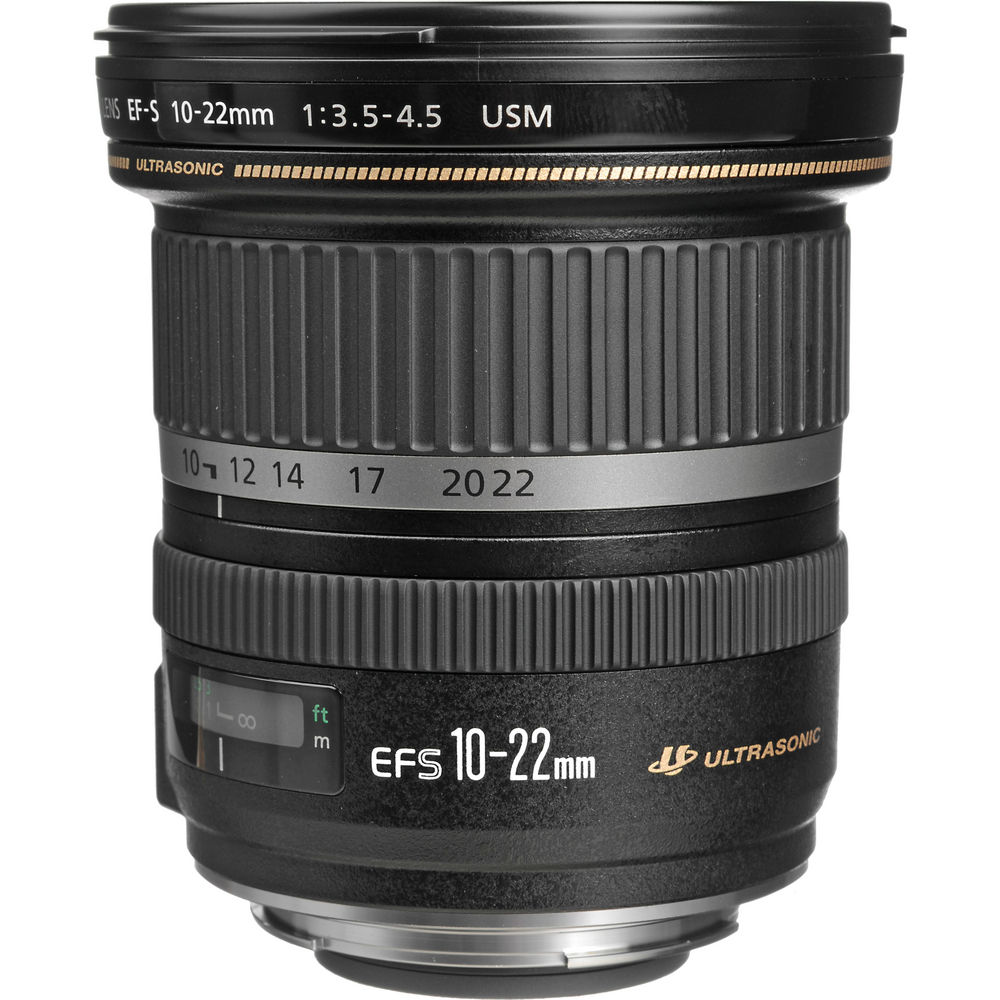

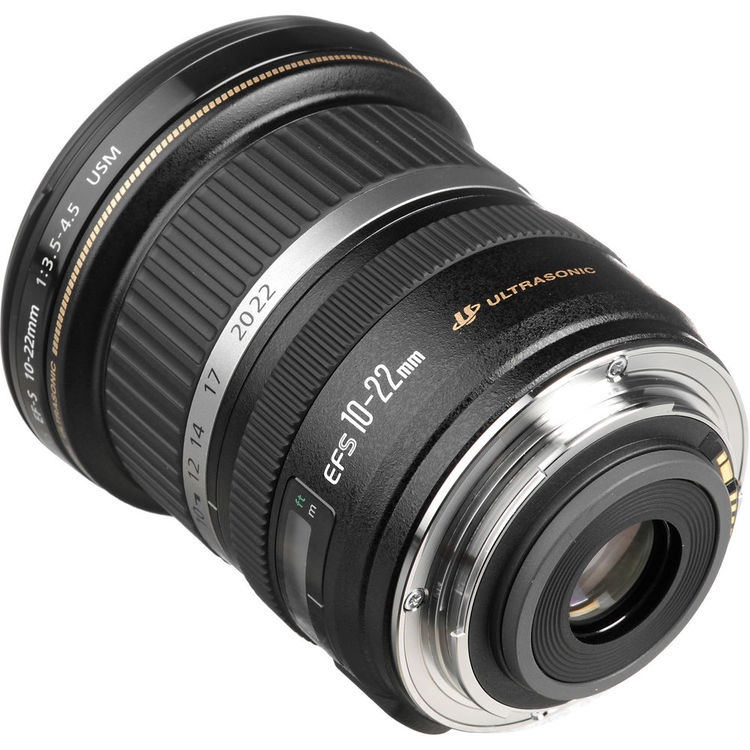

لنز کانن Canon EF-S 10-22mm f/3.5-4.5 USM یکی از محبوب‌ترین لنزهای واید برای دوربین‌های کراپ‌فریم سری EOS است و سال‌هاست که بین عکاسان منظره، معماری، سفر و حتی عکاسان رویداد به‌عنوان یک لنز همه‌فن‌حریف شناخته می‌شود. اما مانند هر لنز دیگری، این مدل نیز پس از مدتی استفاده، افتادن، رطوبت، گرد و خاک یا فشار فیزیکی ممکن است دچار خرابی شود و نیاز به تعمیر تخصصی پیدا کند. تعمیر این لنز برخلاف ظاهر ساده‌اش، به‌دلیل ساختار پیچیده‌ی گروه‌های اپتیکی، سیستم فوکوس اولتراسونیک USM، مکانیزم زوم داخلی و اتصال الکترونیکی حساس، کاری کاملاً تخصصی است و هرگونه دستکاری آماتور می‌تواند ساختار اپتیکی آن را برای همیشه از تنظیم خارج کند.
در این مطلب، یک بررسی جامع و کاملاً تخصصی ارائه می‌کنم که شامل مشکلات رایج، روش‌های عیب‌یابی حرفه‌ای، دلایل خرابی، مراحل تعمیر، هشدارهای مهم، تأثیر آسیب‌ها بر کیفیت تصویر، هزینه حدودی تعمیرات در بازار ایران و نکاتی برای افزایش طول عمر این لنز است. این متن از نظر سئو کاملاً بهینه شده و برای انتشار در وب‌سایت تعمیرات دوربین شما آماده است.
مشکلات رایج در لنز Canon EF-S 10-22mm f/3.5-4.5 USM
این لنز به دلیل طراحی اپتیکی پیچیده و حرکت گروه‌های داخلی، در طول زمان ممکن است دچار مشکلات متنوعی شود. در ادامه رایج‌ترین خرابی‌ها را کاملاً توضیح می‌دهم:
۱. قفل شدن حلقه زوم یا سفت‌شدن حرکت در فاصله‌های خاص
یکی از رایج‌ترین مشکلات این لنز، سفت شدن یا گیر کردن زوم در بازه‌های 10 تا 14 میلی‌متر یا در انتهای 22 میلی‌متر است.
دلیل اصلی این موضوع معمولاً موارد زیر است:
آسیب‌دیدگی ریل‌های داخلی بعد از ضربه
لق شدن هلیکوئید
تجمع گرد و خاک در مسیر حرکت گروه اپتیکی
شکستگی قطعات پلاستیکی داخلی که لنزهای EF-S زیادی به آن دچار می‌شوند
در صورت ادامه استفاده در این شرایط، فشار باعث خارج شدن عدسی‌ها از مرکز (Decentering) می‌شود و شارپنس گوشه‌ها به‌شدت افت میکند.
۲. از کار افتادن فوکوس USM یا عدم واکنش فوکوس خودکار
موتور USM این لنز بسیار سریع و کم‌صداست، اما نسبت به ضربه و رطوبت حساس است.
در موارد زیر معمولاً فوکوس از کار می‌افتد:
ضربه مستقیم از سمت جلو (به‌خصوص وقتی هود نصب نباشد)
نفوذ رطوبت و اختلال مدار
سوختن دیافراگم یا فلت فوکوس
قطع شدن ارتباط الکترونیکی بین موتور و برد اصلی
این خرابی معمولاً با لرزش خفیف، گیرکردن فوکوس یا عدم حرکت کامل همراه می‌شود.
۳. ایجاد صدای غیرعادی هنگام فوکوس یا زوم
این مشکل نشان‌دهنده فرسودگی دنده‌ها یا خارج شدن یکی از گروه‌های اپتیکی از مسیر است.
اگر این صدا نادیده گرفته شود، منجر به آسیب جدی به موتور USM می‌شود.
۴. نفوذ گرد و خاک داخل المنت‌های جلو و وسط
به‌خاطر طراحی واید و تغییر حجم داخلی هنگام زوم، این لنز بسیار مستعد نفوذ گرد و غبار است.
وجود گرد و خاک:
روی کیفیت تصویر اثر مستقیم ندارد
اما در موارد شدید روی نوردهی و کنتراست تأثیر می‌گذارد
و اگر به المنت‌های پشت برسد، فلاش گوستینگ و Flare را افزایش می‌دهد
برای تمیز کردن اپتیک داخلی لازم است کل ساختار لنز باز شود و این کار بسیار حساس است.
۵. خرابی دیافراگم یا چسبیدن پره‌ها
یکی از رایج‌ترین خرابی‌های EF-Sها، چسبیدن پره‌های دیافراگم است.
نشانه‌های آن:
خطای Err 01 روی بدنه
نوردهی نامنظم
تغییر نکردن مقدار F حتی با تنظیمات جدید
علت این خرابی:
کند شدن موتور کنترل دیافراگم
قطع شدن فلت
رطوبت و چربی روی پره‌ها
۶. خارج شدن لنز از مرکز (Decentering) بعد از ضربه
این آسیب اغلب تشخیص داده نمی‌شود، اما مهم‌ترین دلیل افت کیفیت تصویر در این لنزهاست.
نشانه‌های آن:
شارپ نبودن یک گوشه
کج شدن خطوط
Blur غیرمتعارف در کناره‌ها
تنظیم مجدد اپتیک یکی از تخصصی‌ترین بخش‌های تعمیر این لنز است.
علائم خرابی که کاربران معمولاً تجربه می‌کنند
بسیاری از کاربران قبل از مراجعه برای تعمیر، علائم زیر را گزارش می‌کنند:
فوکوس قفل نمی‌کند یا فقط در یک فاصله کار میکند
زوم در بازه خاصی گیر میکند
صدای تق‌تق یا خش‌خش هنگام فوکوس
لرزش یا حرکت غیرطبیعی عدسی جلو
تار شدن یک سمت تصویر
نمایش خطای Err 01 در بدنه
سایه‌دار شدن تصویر در Fهای بسته
هر یک از این نشانه‌ها احتمالاً خبر از یک خرابی جدی دارد و نباید ادامه استفاده داد.
روند تخصصی تعمیر لنز Canon EF-S 10-22mm f/3.5-4.5 USM
تعمیر این لنز در چند مرحله حساس انجام می‌شود:
مرحله ۱: تست اولیه و عیب‌یابی الکترونیکی
بررسی ارتباط برد
تست موتور USM
کنترل سیستم دیافراگم
بررسی سنسور فاصله
این مرحله تعیین میکند مشکل از کدام بخش است.
مرحله ۲: باز کردن بخش اپتیکی جلو
قسمت جلو لنز شامل چند رینگ حساس است که با فشار نامناسب، خراش یا کج شدن رینگ‌ها آسیب می‌بینند.
هدف این مرحله:
بررسی مسیر حرکت زوم
مشاهده آسیب‌های رینگ
تشخیص شکستگی‌های داخلی
مرحله ۳: باز کردن گروه فوکوس و موتور USM
مهم‌ترین و خطرناک‌ترین قسمت تعمیر همینجاست.
برداشتن بدنه موتور USM بدون ابزار، باعث شکستگی اتصالات می‌شود.
در این مرحله معمولاً موارد زیر تعمیر یا تعویض می‌شود:
فلت فوکوس
موتور USM
برد ثانویه فوکوس
مرحله ۴: باز کردن دیافراگم
اگر مشکل Err 01 باشد، پره‌ها باید کامل سرویس شوند.
در موارد شدید:
پره‌ها تعویض می‌شوند
فلت جدید نصب می‌شود
مرحله ۵: تمیزکاری اپتیک داخلی و تنظیم مجدد
این مرحله باید در اتاق تمیز (Clean Room) انجام شود.
تنظیم اپتیک شامل:
مرکز کردن عدسی‌ها
تنظیم فاصله گروه‌های اپتیکی
اصلاح Decentering
است.
مرحله ۶: مونتاژ و تست نهایی
لنز پس از مونتاژ دوباره تست می‌شود:
فوکوس
زوم
خطاهای احتمالی
شارپنس مرکز و گوشه‌ها
کنتراست
فِلِر
اگر همه چیز استاندارد بود، لنز آماده تحویل است.
هزینه حدودی تعمیر لنز Canon EF-S 10-22mm f/3.5-4.5 USM
(اعداد تقریبی بازار ایران)
تعمیر فوکوس USM: حدودی
تعویض فلت فوکوس: متوسط
سرویس کامل دیافراگم: متوسط
تعویض دیافراگم کامل: بالا
تنظیم اپتیک و رفع Decentering: بالا
رفع گیر زوم و تعمیر ریل‌ها: متوسط تا بالا
سرویس کامل + تمیزکاری اپتیکی: متوسط
این قیمت‌ها بسته به آسیب دقیق متفاوت است.
چه زمانی لنز 10-22 باید حتماً به تعمیرگاه تخصصی سپرده شود؟
بعد از هر ضربه یا افتادن
هنگام نمایش ارور Err 01
اگر فوکوس فقط در یک فاصله کار کند
وقتی زوم گیر کند
اگر گوشه تصویر تار شود
ورود رطوبت یا بخار
این لنز نباید توسط افراد غیرمتخصص باز شود؛ ساختار اپتیک داخلی بسیار پیچیده است.
چطور از لنز Canon 10-22 بهتر مراقبت کنیم؟
برای افزایش طول عمر لنز، این کارها بسیار مؤثرند:
همیشه با هود عکاسی کنید تا از ضربه مستقیم محافظت شود
لنز را هنگام تعویض به سمت پایین نگه دارید
از قرارگیری در محیط‌های پر گردوخاک اجتناب کنید
بعد از سفر یا عکاسی سخت، سرویس دوره‌ای انجام دهید
لنز را نزدیک بخار، باران یا رطوبت قرار ندهید
از UV یا Protector باکیفیت استفاده کنید
جمع‌بندی
لنز Canon EF-S 10-22mm f/3.5-4.5 USM یکی از بهترین لنزهای واید کراپ‌فریم کانن است، اما به دلیل ساختار پیچیده داخلی، نیاز به مراقبت و سرویس تخصصی دارد. مشکلاتی مانند خرابی فوکوس، گیر کردن زوم، خطای دیافراگم، نفوذ گرد و خاک یا ضربه، در این مدل بسیار دیده می‌شود و تعمیر آن در شرایط غیرتخصصی خطرناک است. با عیب‌یابی دقیق و تعمیر اصولی، عمر لنز دوباره افزایش پیدا میکند و کیفیت اولیه برمی‌گردد.
