بررسی تخصصی خرابی‌ها، دلایل فنی و روش‌های تعمیر در نمایندگی کانن ایران


لنز Canon EF 70-200mm f/4L IS II USM یکی از شاهکارهای اپتیکی کانن در سری حرفه‌ای L است که به‌واسطه وزن سبک‌تر نسبت به نسخه f/2.8 و در عین حال کیفیت اپتیکی بی‌نقص، بین عکاسان پرتره، ورزشی و طبیعت‌گرد بسیار محبوب شده است. این لنز با بهره‌گیری از سیستم لرزشگیر نوری نسل دوم (IS II)، فوکوس سریع USM و ساختار مقاوم در برابر شرایط آب‌و‌هوایی، به‌نوعی انتخابی ایده‌آل برای کار مداوم محسوب می‌شود.



با این حال، حتی چنین لنز مقاوم و پیشرفته‌ای نیز ممکن است در اثر استفاده طولانی، ضربه، نفوذ گرد‌و‌غبار یا خرابی قطعات الکترونیکی داخلی نیاز به تعمیر تخصصی پیدا کند. در این مطلب، جزئیات کامل درباره خرابی‌های رایج، ساختار فنی لنز، مراحل تعمیر و سرویس تخصصی در شرکت دوربین اطمینان را بررسی می‌کنیم.

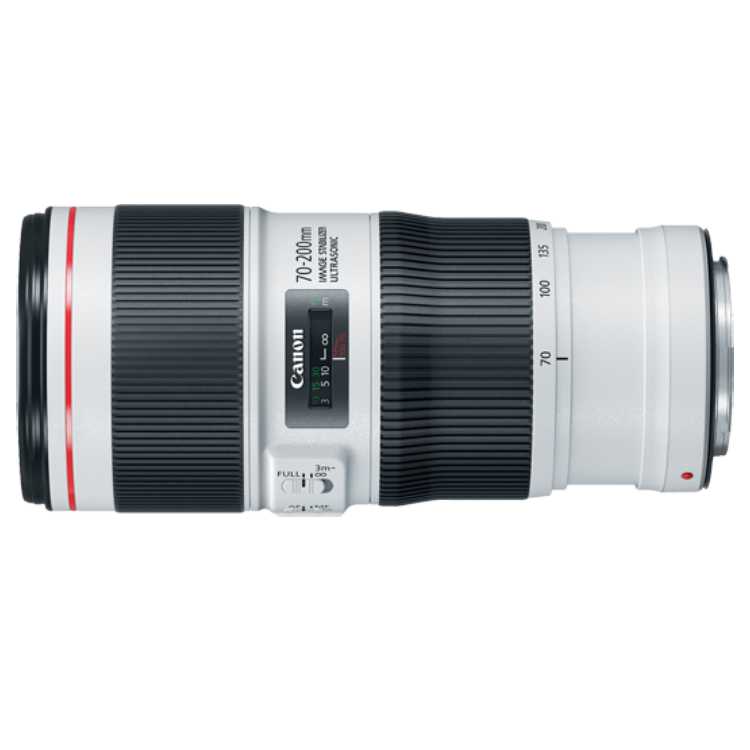

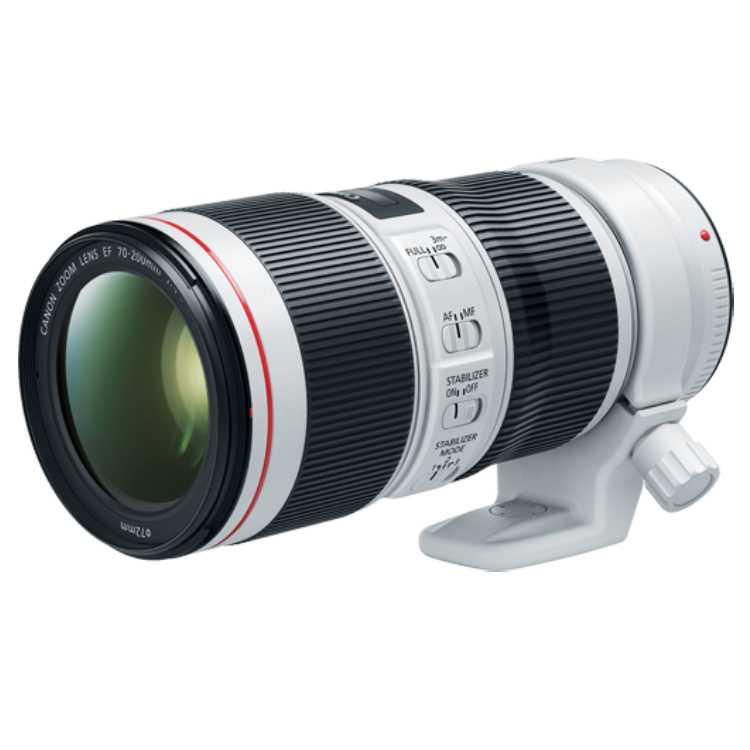

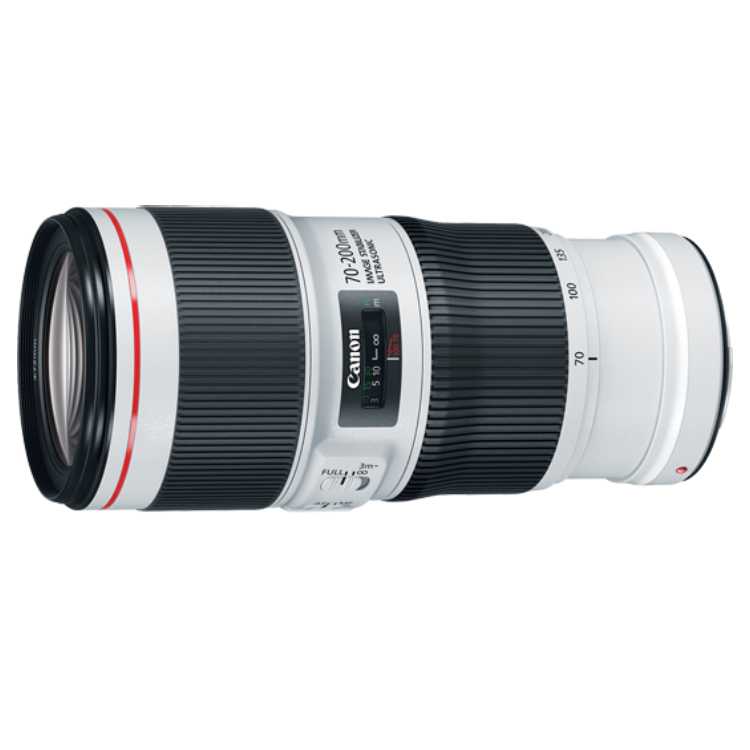

معرفی فنی لنز Canon EF 70-200mm f/4L IS II USM


این لنز با محدوده زوم ۷۰ تا ۲۰۰ میلی‌متر و دیافراگم ثابت f/4 طراحی شده و از ۲۰ عدسی در ۱۵ گروه تشکیل شده است. چهار عدسی UD (Ultra-low Dispersion) برای حذف پراکندگی رنگی و افزایش وضوح تصویر به کار رفته‌اند. سیستم لرزشگیر نوری نسل دوم (IS II) قادر است تا ۵ استاپ لرزش را جبران کند.


موتور فوکوس USM (Ultrasonic Motor) نیز باعث عملکرد بسیار سریع و بی‌صدا در فوکوس خودکار می‌شود. با وجود این ساختار پیشرفته، خرابی هر بخش از سیستم اپتیکی یا الکترونیکی می‌تواند باعث افت کیفیت، خطا در فوکوس یا کاهش شارپنس شود که در ادامه به تفصیل توضیح داده می‌شود.


خرابی‌های رایج در لنز Canon EF 70-200mm f/4L IS II USM


۱. ایراد در سیستم لرزشگیر (IS)


یکی از مشکلات پرتکرار در این لنز، از کار افتادن یا عملکرد غیرطبیعی سیستم IS است. لرزشگیر نوری این لنز شامل چند سنسور حرکتی و یک گروه عدسی متحرک است که توسط مدار IS Controller کنترل می‌شود.

خرابی معمولاً به سه دلیل اتفاق می‌افتد:


• نفوذ رطوبت یا ضربه که باعث اختلال در حرکت گروه IS می‌شود

• خرابی آی‌سی کنترل IS روی برد اصلی

• پارگی فلت رابط بین سنسور لرزشگیر و مدار کنترل


نشانه‌های این خرابی‌ها عبارت‌اند از:


• لرزش غیرعادی تصویر در منظره‌یاب حتی در حالت ثابت

• صدای تق‌تق یا لرزش خفیف هنگام نیمه‌فشار دادن شاتر

• خاموش شدن ناگهانی IS یا خطاهای ارتباطی با دوربین


در نمایندگی رسمی کانن، برای عیب‌یابی IS از ابزار Canon IS Test Bench استفاده می‌شود و در صورت خرابی، مدار و سنسور به‌صورت کامل با نمونه اصلی تعویض و کالیبره می‌گردد.


۲. خرابی موتور فوکوس USM


موتورهای USM در عین سرعت و دقت بالا، در برابر شوک فیزیکی یا استفاده در شرایط گردوغبار حساس هستند.



خرابی این بخش معمولاً به دو شکل دیده می‌شود:


1. لنز فوکوس نمی‌کند یا فقط در یک محدوده خاص گیر دارد.

2. فوکوس دستی نیز دچار اصطکاک یا لقی می‌شود.


در تعمیر تخصصی، موتور USM باز و تمیز می‌شود و در صورت آسیب به کویل یا سیم‌پیچ، موتور با نمونه اصلی جایگزین می‌گردد. همچنین در هنگام مونتاژ، فاصله اپتیکی عدسی‌ها مجدداً با ابزار کالیبراسیون نوری تنظیم می‌شود تا فوکوس دقیق حفظ گردد.

۳. خط و خش یا لکه در عدسی‌های داخلی


اگر لنز در محیط مرطوب، پرگرد‌وغبار یا با اختلاف دمای شدید استفاده شود، احتمال ایجاد بخار داخلی یا لکه در عدسی‌ها وجود دارد. در برخی موارد نیز ضربه منجر به تغییر زاویه‌ی گروه‌های اپتیکی و کاهش وضوح می‌شود.

در تعمیرگاه شرکت دوربین اطمینان، عدسی‌ها در اتاق تمیز (Clean Room) باز، تمیز و مجدداً تنظیم نوری می‌شوند. کوچک‌ترین خطا در زاویه قرارگیری عدسی می‌تواند باعث افت شارپنس در لبه تصویر شود؛ به همین دلیل تمام مراحل تنظیم با دستگاه Optical Collimator انجام می‌شود.


۴. آسیب به فلت‌ها و مدار ارتباطی


داخل لنز چندین فلت (Flat Cable) وجود دارد که وظیفه انتقال اطلاعات بین حلقه‌های فوکوس، IS و واحد کنترل را برعهده دارند. این فلت‌ها در اثر حرکت مداوم، گرما یا فشار ممکن است پاره یا قطع شوند.

نشانه‌های آن عبارت‌اند از:


• عدم شناسایی لنز توسط دوربین

• خطای "Lens Communication Error"

• غیرفعال شدن فوکوس خودکار یا IS


در این حالت، فلت‌ها باید با نمونه اصلی جایگزین شوند. در نمایندگی اطمینان از فلت‌های اورجینال Canon Japan استفاده می‌شود تا دوام و پایداری لنز حفظ شود.

۵. ایراد در حلقه زوم و فوکوس دستی


حلقه‌های مکانیکی زوم و فوکوس در لنزهای 70-200mm بسیار دقیق طراحی شده‌اند. با گذشت زمان و استفاده زیاد، ممکن است حلقه‌ها سفت شوند یا به‌دلیل خشکی گریس داخلی، حرکت نرم خود را از دست بدهند.

در این موارد، لنز باید باز شده، چرخ‌دنده‌ها و ریل‌های داخلی تمیز و مجدداً گریس‌کاری شوند. استفاده از گریس غیرمجاز یا ضخیم می‌تواند باعث افت دقت فوکوس شود، بنابراین در نمایندگی رسمی تنها از گریس اپتیکی مخصوص Canon استفاده می‌گردد.


۶. شکستگی مانت یا بخش جلویی لنز


در اثر افتادن یا فشار فیزیکی، بخش مانت فلزی که لنز را به دوربین متصل می‌کند ممکن است ترک بردارد یا خم شود. همچنین در برخی موارد، قسمت جلویی هود یا نگهدارنده فیلتر آسیب می‌بیند.



تعمیر این بخش نیازمند دقت بالا در تنظیم زاویه مانت و محور نوری است تا فوکوس و وضوح تصویر از مرکز تا گوشه‌ها حفظ شود. در شرکت دوربین اطمینان این تنظیم با دستگاه Alignment Canon انجام می‌شود.

مراحل تخصصی تعمیر لنز EF 70-200mm f/4L IS II در نمایندگی کانن ایران


در واحد تعمیرات شرکت دوربین اطمینان – نمایندگی رسمی کانن در ایران، فرآیند تعمیر این لنز طبق استانداردهای جهانی Canon Service انجام می‌شود. مراحل به‌صورت زیر است:


1. عیب‌یابی و تست اولیه:
   لنز به دستگاه مخصوص Canon Lens Test متصل می‌شود تا فوکوس، IS، ارتباط الکترونیکی و وضوح بررسی گردد.


2. بازکردن مرحله‌ای با ابزار ضدالکتریسیته (ESD Safe):
   تعمیرکار با ابزار دقیق حلقه‌ها و گروه‌های عدسی را بدون تماس مستقیم باز می‌کند تا از آسیب به فلت‌ها جلوگیری شود.


3. بررسی اجزای الکترونیکی و اپتیکی:
   تمامی فلت‌ها، موتور USM، سنسور IS و برد اصلی با میکروسکوپ و مولتی‌تستر دیجیتال کنترل می‌شوند.


4. تعویض قطعات معیوب با نمونه اصلی:
   در صورت خرابی هر قطعه، نمونه اورجینال Canon جایگزین می‌شود. تمام قطعات دارای گارانتی ۳۶ ماهه اطمینان هستند.


5. کالیبراسیون نوری و فوکوس:
   پس از مونتاژ، لنز روی دستگاه Optical Bench تنظیم شده و فاصله فوکوس در کل محدوده زوم دقیقاً تنظیم می‌گردد.


6. تست نهایی در شرایط واقعی:
   لنز با دوربین‌های حرفه‌ای Canon 5D و R6 روی سوژه‌های واقعی تست می‌شود تا شارپنس، رنگ، و عملکرد IS بررسی گردد.

مدت زمان و هزینه تعمیر


بسته به نوع خرابی، تعمیر این لنز بین ۵ تا ۱۰ روز کاری زمان می‌برد.

هزینه‌ها در شرکت دوربین اطمینان به‌صورت شفاف و پس از عیب‌یابی دقیق اعلام می‌شود. میانگین هزینه‌ها به شرح زیر است:


• تعمیر سیستم IS: حدود ۲.۵ تا ۳.۵ میلیون تومان

• تعویض موتور USM: حدود ۳ تا ۴ میلیون تومان

• تعویض فلت‌ها و برد ارتباطی: ۱.۵ تا ۲ میلیون تومان

• تنظیم و سرویس کامل اپتیکی: حدود ۱ میلیون تومان

• تعویض مانت یا رینگ جلویی: حدود ۸۰۰ هزار تا ۱.۵ میلیون تومان


تمام خدمات تعمیر با ۳۶ ماه گارانتی اطمینان ارائه می‌شود.

دلایل اصلی خرابی لنز 70-200mm و روش‌های پیشگیری


برای افزایش عمر مفید این لنز حرفه‌ای، رعایت چند نکته ساده ولی مهم ضروری است:


• از ضربه و افتادن لنز هنگام تعویض یا حمل جلوگیری کنید.

• در محیط‌های مرطوب از سیلیکاژل و کیف ضد‌نم استفاده کنید.

• پس از استفاده طولانی، لنز را برای سرویس سالانه به نمایندگی رسمی ببرید تا گریس‌ها و فلت‌ها بررسی شوند.

• از تمیزکننده‌های شیمیایی قوی روی عدسی‌ها استفاده نکنید.

• هنگام حمل‌ونقل از هود و درپوش‌های دوطرفه استفاده کنید تا از گردوغبار محافظت شود.

مزیت تعمیر در نمایندگی رسمی کانن ایران


تعمیر لنزهای سری L مانند 70-200mm نیاز به ابزار دقیق، دانش فنی و قطعات اورجینال دارد. در شرکت دوربین اطمینان تمامی تعمیرات تحت نظارت تکنسین‌های آموزش‌دیده در دوره‌های Canon Service ژاپن انجام می‌شود.
ویژگی‌های خدمات نمایندگی عبارت‌اند از:


• استفاده از قطعات اورجینال Canon Japan

• تست و کالیبراسیون اپتیکی با تجهیزات رسمی

• گارانتی کتبی ۳۶ ماهه برای قطعات تعمیرشده

• ثبت سوابق تعمیر در سیستم گارانتی اطمینان

• تحویل سریع و گزارش مکتوب از وضعیت لنز

جمع‌بندی


لنز Canon EF 70-200mm f/4L IS II USM با طراحی دقیق، کیفیت ساخت بالا و عملکرد اپتیکی فوق‌العاده، از محبوب‌ترین لنزهای تله‌زوم کانن است. با این حال، ساختار پیچیده آن باعث می‌شود که کوچک‌ترین آسیب یا خطا در فوکوس، لرزشگیر یا مدار داخلی نیازمند تعمیر تخصصی در نمایندگی رسمی کانن ایران باشد.


شرکت دوربین اطمینان به‌عنوان نمایندگی رسمی کانن در ایران با بهره‌گیری از تجهیزات کالیبراسیون نوری، قطعات اورجینال و تکنسین‌های باتجربه، تمامی خدمات تعمیر این لنز را با ۳۶ ماه گارانتی اطمینان انجام می‌دهد. اگر لنز شما دچار خطا، لرزش غیرعادی، یا افت شارپنس شده است، بهترین گزینه مراجعه به واحد تعمیرات شرکت دوربین اطمینان است تا لنزتان با دقتی در حد کارخانه بازسازی شود.
