دوربین کانن R7 یکی از پیشرفته‌ترین مدل‌های APS-C در سری EOS R است که برای عکاسان حرفه‌ای و نیمه‌حرفه‌ای طراحی شده است. این دوربین با سنسور APS-C 32.5 مگاپیکسل، پردازنده DIGIC X و سیستم لرزشگیر داخلی IBIS توانایی ثبت تصاویر با کیفیت بسیار بالا را دارد. با این حال، هر دستگاه حرفه‌ای پس از مدتی استفاده ممکن است با مشکلات سخت‌افزاری یا نرم‌افزاری مواجه شود و نیاز به تعمیر دوربین کانن R7 پیدا کند.
در این مقاله، تمام جزئیات تخصصی تعمیر این دوربین بررسی می‌شود. ما به خرابی‌های رایج، روش‌های تعمیر حرفه‌ای، قطعات قابل تعویض، نکات مکانیکی و الکترونیکی و تکنیک‌های تعمیر پیشرفته می‌پردازیم. این متن برای تکنسین‌ها و تعمیرکاران حرفه‌ای نوشته شده و از اصطلاحات تعمیرکاری و قطعات اصلی دوربین بهره می‌برد.
ساختار داخلی کانن R7
برای درک بهتر فرآیند تعمیر، باید ابتدا ساختار داخلی دوربین را بشناسیم:
مین‌برد اصلی (Main PCB): شامل پردازنده DIGIC X، آی‌سی‌های کنترل ولتاژ و مدارهای تغذیه است.
سنسور APS-C: قطعه‌ای حساس که به دلیل حساسیت بالا ممکن است با نوسانات برق یا ضربه آسیب ببیند.
EVF (Electronic Viewfinder): منظره‌یاب الکترونیکی که تصویر زنده را به عکاس نشان می‌دهد.
LCD و تاچ پشتی: برای تنظیمات منو و مشاهده تصاویر استفاده می‌شود.
درگاه SD و مدارهای مرتبط: کارت حافظه SD از نوع UHS-II پشتیبانی می‌کند.

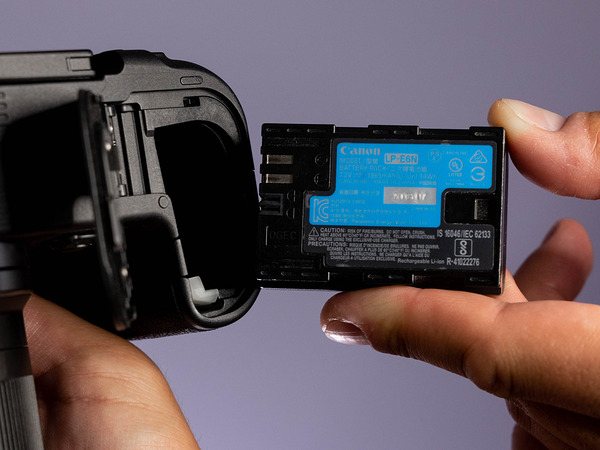

باتری LP-E6NH و مدارهای تغذیه: تأمین انرژی کل دوربین را بر عهده دارند.
مکانیک شاتر و آینه: شامل پرده شاتر و کوئل شاتر است که کنترل نورگیری و ثبت تصویر را بر عهده دارند.
شناخت دقیق این قطعات برای خدمات تعمیر دوربین کانن R7 ضروری است.
خرابی‌های رایج در کانن R7
در زمان تعمیر دوربین کانن R7، تکنسین‌ها معمولاً با مشکلات زیر مواجه می‌شوند:
1. خاموش شدن ناگهانی
خاموش شدن ناگهانی یکی از شایع‌ترین ایرادهاست. دلایل اصلی شامل:
خرابی آی‌سی‌های تغذیه روی مین‌برد
اتصال کوتاه در مدار DC-DC
ایراد در باتری یا سوکت آن
تکنسین‌ها برای تعمیر دوربین کانن R7 ابتدا ولتاژ ورودی را اندازه‌گیری کرده و آی‌سی‌ها و فیوزهای SMD را بررسی می‌کنند.
2. مشکل شاتر و مکانیک ثبت تصویر
شاتر دوربین R7 از نوع الکترونیکی و مکانیکی است. خرابی‌ها شامل:
سوختن کوئل شاتر (Shutter Coil)
پارگی پرده شاتر
اختلال در سنسور Position Feedback
در خدمات تعمیر دوربین کانن R7 شاتر با تجهیزات میکروسکوپی باز شده، کوئل‌ها تست شده و در صورت نیاز با نمونه اورجینال جایگزین می‌شوند.
3. خرابی LCD و EVF
LCD ممکن است شکستگی، پیکسل سوختگی یا مشکل در تاچ داشته باشد.
EVF ممکن است تاریک شود یا خطوط افقی مشاهده شود.
برای تعمیر دوربین کانن R7، تکنسین‌ها ابتدا کابل‌های FFC/FPC را بررسی کرده و پس از اطمینان از سالم بودن مین‌برد، LCD یا EVF تعویض می‌شوند.
4. کارت SD و مدار حافظه
خرابی پین‌ها یا پلاتین‌های کارت SD
عدم شناسایی کارت
اختلال در سرعت انتقال داده
روش تعمیر در خدمات تعمیر دوربین کانن R7 شامل تمیزکاری پین‌ها، بررسی مسیر دیتا و تعویض سوکت کارت SD است.
5. مدار تغذیه و باتری
باتری‌های LP-E6NH و مدارهای تغذیه از نقاط حساس هستند. در صورت نوسان یا استفاده ناصحیح، ممکن است:
مین‌برد آسیب ببیند
شاتر یا سنسور APS-C خاموش شود
تکنسین‌ها در تعمیر دوربین کانن R7 ابتدا ولتاژ ورودی، مسیرهای DC-DC و فیوزهای SMD را با مولتی‌متر و اسیلوسکوپ بررسی می‌کنند.
6. مشکلات مکانیکی و بدنه
تاپ کاور ممکن است ترک بخورد
چرم بدنه پوسته‌پوسته شود
کلیدهای شاتر و منو دچار اختلال شوند
درب باتری لق یا شکستگی پیدا کند
در خدمات تعمیر دوربین کانن R7 این قطعات تعویض شده یا رگلاژ می‌شوند تا عملکرد مکانیکی دوباره به حالت اولیه بازگردد.
7. مشکلات سنسور و پردازنده تصویر
سنسور APS-C و پردازنده DIGIC X در اثر نوسان برق، رطوبت یا ضربه ممکن است دچار مشکل شوند. تکنسین‌ها در تعمیر دوربین کانن R7:
سنسور را از نظر اتصال و Position Feedback تست می‌کنند
پردازنده DIGIC X را با دستگاه‌های تست کانن بررسی می‌کنند
در صورت نیاز مین‌برد تعویض یا آی‌سی‌های مرتبط جایگزین می‌شوند
بخش دوم: روش‌های تخصصی تعمیر دوربین کانن R7
در خدمات تعمیر دوربین کانن R7، بسیاری از مشکلات ناشی از آسیب‌های مین‌برد، نوسانات برق، خرابی کوئل شاتر و اختلال در مدارهای کارت SD است. برای تعمیر این دوربین به صورت حرفه‌ای، تکنسین‌ها باید از تجهیزات پیشرفته مانند:
مولتی‌متر دیجیتال و آنالوگ
اسیلوسکوپ
هویه با نوک SMD
چراغ لوپ و میکروسکوپ تعمیرکاری
ابزارهای تست ولتاژ و جریان دقیق
استفاده کنند.
مین‌برد و آی‌سی‌ها در تعمیر دوربین کانن R7
مین‌برد اصلی دوربین شامل پردازنده DIGIC X، آی‌سی‌های ولتاژ، مدارهای DC-DC و فیوزهای SMD است. رایج‌ترین مشکلات شامل:
خاموش شدن ناگهانی
عدم شناسایی کارت SD
اختلال در شاتر و EVF
تکنسین‌ها برای تعمیر دوربین کانن R7 ابتدا مین‌برد را باز کرده و آی‌سی‌های SMD مانند IC Power, IC Reset و IC Flash Driver را بررسی می‌کنند.
بررسی مدار DC-DC
مدار DC-DC وظیفه تأمین ولتاژهای مختلف برای سنسور، شاتر و LCD را دارد. خرابی این مدار باعث:
قطع ناگهانی جریان
خاموش شدن دوربین
آسیب به سنسور APS-C
می‌شود. در خدمات تعمیر دوربین کانن R7، ولتاژ ورودی و خروجی هر کانال DC-DC با اسیلوسکوپ چک می‌شود و در صورت نیاز آی‌سی و خازن‌های SMD جایگزین می‌شوند.
کوئل شاتر و سنسور APS-C
شاتر دوربین R7 دارای سیستم Hybrid Shutter است که شامل کوئل شاتر، پرده مکانیکی و سنسور Position Feedback می‌شود. مشکلات رایج شامل:
سوختن کوئل شاتر
پارگی پرده شاتر
اختلال در سنسور موقعیت
برای تعمیر دوربین کانن R7 تکنسین‌ها ابتدا با مولتی‌متر و چراغ لوپ جریان کوئل را بررسی می‌کنند، سپس پرده شاتر را از نظر پارگی و خوردگی تست می‌کنند و در صورت نیاز قطعات تعویض می‌شوند.
مدار کارت SD و حافظه
خرابی کارت SD معمولاً شامل:
شکستن یا خم شدن پلاتین‌ها
اختلال در مسیر دیتا
عدم شناسایی کارت
در خدمات تعمیر دوربین کانن R7 تکنسین‌ها:
مسیر دیتا و پین‌ها را با لوپ میکروسکوپی بررسی می‌کنند
اتصال کوتاه‌ها یا خرابی SMD را ترمیم می‌کنند
سوکت کارت SD را در صورت آسیب شدید تعویض می‌کنند
LCD و EVF
در دوربین R7، LCD و EVF بخش‌های کلیدی هستند. خرابی‌ها شامل:
خطوط عمودی یا افقی در EVF
تار شدن تصویر یا سوختگی پیکسل در LCD
اختلال در تاچ LCD
برای تعمیر دوربین کانن R7 تکنسین‌ها ابتدا کابل FFC/FPC را بررسی می‌کنند، سپس اتصالات SMD را ترمیم کرده و در صورت نیاز LCD یا EVF را با نمونه اورجینال جایگزین می‌کنند.
مدار تغذیه و باتری
باتری LP-E6NH و مدار تغذیه ولتاژهای مختلف را تأمین می‌کنند. مشکلات شامل:
نوسان ولتاژ
سوختن فیوزهای SMD
خرابی مدار باتری
در خدمات تعمیر دوربین کانن R7 تکنسین‌ها با مولتی‌متر و اسیلوسکوپ مسیر تغذیه را چک کرده و آی‌سی‌های سوخته و خازن‌های آسیب‌دیده را تعویض می‌کنند.
نکات حرفه‌ای تعمیرکاری
استفاده از هویه SMD با کنترل دما برای جلوگیری از آسیب مین‌برد
استفاده از چراغ لوپ و میکروسکوپ برای بررسی آی‌سی‌های ریز
اندازه‌گیری جریان و ولتاژ قبل و بعد از تعمیر برای اطمینان از عملکرد صحیح
تست عملکرد شاتر و سنسور APS-C با نرم‌افزار Service Tool کانن
بررسی کامل مسیر دیتا کارت SD و کابل‌های FFC/FPC
تمامی این روش‌ها در خدمات تعمیر دوربین کانن R7 توسط تکنسین‌های حرفه‌ای اجرا می‌شود تا دوربین دوباره به عملکرد کامل برسد.
بخش سوم: تعمیر مکانیکی، شاتر، EVF و نکات نرم‌افزاری در دوربین کانن R7
یکی از بخش‌های حساس و تخصصی در تعمیر دوربین کانن R7 مربوط به مشکلات مکانیکی و بدنه، سیستم شاتر و EVF است. بسیاری از آسیب‌ها ناشی از ضربه، استفاده طولانی یا ایرادهای نرم‌افزاری هستند. تکنسین‌ها برای تعمیر این بخش‌ها از تجهیزات پیشرفته و ابزارهای دقیق استفاده می‌کنند.
مشکلات مکانیکی و بدنه
1. تاپ‌کاور و چرم بدنه
ترک یا شکستگی در تاپ‌کاور
پوسته شدن یا جدا شدن چرم بدنه
در خدمات تعمیر دوربین کانن R7، تکنسین‌ها:
تاپ‌کاور را با ابزار باز می‌کنند
چرم یا روکش بدنه را تعویض می‌کنند
از پیچ‌ها و واشرهای استاندارد برای اطمینان از استحکام استفاده می‌کنند
2. کلیدها و دکمه‌ها
کلیدهای شاتر، منو و کنترل‌ها ممکن است:
دچار اختلال یا گیر کردن شوند
عمل نکنند
برای تعمیر دوربین کانن R7، تکنسین‌ها ابتدا عملکرد کلیدها را بررسی کرده و در صورت نیاز سوئیچ‌ها و کوئل‌های مرتبط را تعویض یا رگلاژ می‌کنند.
3. درب باتری
لق شدن یا شکستگی درب باتری
اتصال ضعیف باعث اختلال در تغذیه
تکنسین‌ها در خدمات تعمیر دوربین کانن R7 درب باتری را بررسی کرده و در صورت نیاز تعویض یا رگلاژ می‌کنند تا اتصال مطمئن برقرار شود.
تعمیر تخصصی شاتر
ساختار شاتر در R7
دوربین R7 دارای Hybrid Shutter است که شامل:
پرده مکانیکی شاتر
کوئل شاتر (Shutter Coil)
سنسور Position Feedback
خرابی‌های رایج
سوختن کوئل شاتر
پارگی یا خوردگی پرده شاتر
اختلال در سنسور موقعیت
روش تعمیر
باز کردن شاتر با تجهیزات میکروسکوپی
بررسی و اندازه‌گیری جریان کوئل با مولتی‌متر
ترمیم یا تعویض کوئل شاتر
بررسی پرده شاتر و سنسور Position Feedback
تست عملکرد شاتر با نرم‌افزار Service Tool کانن
این مراحل در خدمات تعمیر دوربین کانن R7 باعث بازگشت عملکرد دقیق شاتر می‌شود.
تعمیر EVF (Electronic Viewfinder)
مشکلات رایج EVF
تار شدن تصویر
خطوط افقی یا عمودی
اختلال در روشنایی
بررسی کابل FFC/FPC
تمیزکاری کانکتورها
تست ولتاژ و جریان در مین‌برد مرتبط با EVF
در صورت آسیب جدی، تعویض EVF با نمونه اورجینال
تمامی این مراحل در تعمیر دوربین کانن R7 توسط تکنسین‌های حرفه‌ای اجرا می‌شود.
نکات نرم‌افزاری و Firmware
در برخی موارد، مشکلات دوربین ناشی از نرم‌افزار داخلی و Firmware است. تکنسین‌ها در تعمیر دوربین کانن R7:
نسخه Firmware را بررسی و در صورت نیاز آپدیت می‌کنند
اختلالات نرم‌افزاری مرتبط با شاتر، EVF یا LCD را رفع می‌کنند
تنظیمات کارخانه را بازگردانی کرده و مسیرهای تست عملکرد را بررسی می‌کنند
تست نهایی پس از تعمیر
پس از تعمیر مکانیکی، شاتر و EVF، تکنسین‌ها:
عملکرد شاتر را در حالت‌های مختلف تست می‌کنند
EVF و LCD را با تصویر زنده بررسی می‌کنند
کارت SD و انتقال داده را کنترل می‌کنند
تست ولتاژ و جریان برای اطمینان از سلامت مین‌برد انجام می‌شود
این مراحل تضمین می‌کنند که دوربین پس از خدمات تعمیر دوربین کانن R7 مانند روز اول کار کند.
جمع‌بندی بخش سوم
در این بخش، ما با تمرکز بر مشکلات مکانیکی، شاتر، EVF و نرم‌افزار Firmware به روش‌های تخصصی تعمیر پرداخته‌ایم. خدمات تعمیر دوربین کانن R7 شامل ترمیم یا تعویض کلیدها، تاپ‌کاور، چرم بدنه، شاتر، کوئل شاتر، سنسور Position Feedback، EVF و LCD است.
تکنسین‌ها با استفاده از تجهیزات پیشرفته و روش‌های حرفه‌ای اطمینان می‌دهند که دوربین دوباره به عملکرد کامل خود بازگردد.
بخش چهارم: قیمت، زمان تعمیر و نکات حرفه‌ای در تعمیر دوربین کانن R7
بعد از بررسی ساختار داخلی، خرابی‌های رایج و روش‌های تخصصی تعمیر مکانیکی و شاتر، حالا نوبت به هزینه‌ها و زمان تعمیر و نکات حرفه‌ای برای کاربران و تکنسین‌ها می‌رسد.
تعمیر دوربین‌های حرفه‌ای مانند کانن R7 نیازمند تخصص و دقت بالاست، و قیمت و زمان تعمیر بسته به نوع مشکل و قطعه آسیب‌دیده متفاوت است.
قیمت‌های رایج تعمیر در خدمات تعمیر دوربین کانن R7
مین‌برد و مدارهای DC-DC
مین‌برد اصلی و مدارهای DC-DC حساس‌ترین قطعات دوربین هستند. تعویض آی‌سی‌ها یا فیوزهای SMD معمولاً هزینه بالاتری دارد. در خدمات تعمیر دوربین کانن R7:
بررسی مین‌برد با میکروسکوپ
تست ولتاژ و جریان
تعویض آی‌سی‌های آسیب‌دیده
این خدمات باعث می‌شود دوربین دوباره بدون خاموش شدن ناگهانی و با عملکرد کامل بازگردد.
شاتر و کوئل شاتر
تعمیر شاتر و کوئل شاتر از رایج‌ترین خدمات تعمیر دوربین کانن R7 است. قیمت این بخش بستگی به:
نوع خرابی شاتر
آسیب دیدگی کوئل شاتر
وضعیت پرده و سنسور Position Feedback
دارد. تعویض قطعات با نمونه اورجینال باعث می‌شود عملکرد دوربین دقیق و پایدار باقی بماند.
LCD و EVF
تعویض یا تعمیر LCD و EVF
بررسی کابل FFC/FPC
ترمیم اتصالات SMD
همه این موارد در خدمات تعمیر دوربین کانن R7 انجام می‌شود. هزینه آن با توجه به اورجینال بودن قطعه متفاوت است.
مکانیک بدنه و کلیدها
تعویض تاپ‌کاور و چرم بدنه
رگلاژ کلیدها و دکمه‌ها
تعویض درب باتری
این بخش معمولاً نسبتاً سریع و با هزینه متوسط انجام می‌شود.
زمان مورد نیاز برای تعمیر
مدت زمان تعمیر هر بخش متفاوت است و بستگی به میزان آسیب و موجود بودن قطعات دارد:
مین‌برد و مدار DC-DC: ۲ تا ۵ روز
شاتر و کوئل شاتر: ۱ تا ۳ روز
LCD و EVF: ۱ تا ۲ روز
مکانیک بدنه، کلیدها، تاپ‌کاور و درب باتری: ۱ روز
رعایت این نکات در خدمات تعمیر دوربین کانن R7 باعث می‌شود دوربین با اطمینان کامل تعمیر شود و از سرمایه‌گذاری شما محافظت گردد.
اهمیت مراجعه به تعمیرگاه حرفه‌ای
در صورتی که دوربین به تعمیرکار غیرحرفه‌ای سپرده شود، ممکن است:
مین‌برد آسیب ببیند
شاتر و کوئل شاتر خراب شوند
LCD و EVF مختل شود
بنابراین استفاده از خدمات تعمیر دوربین کانن R7 در مراکز معتبر و حرفه‌ای ضروری است.
نکات حرفه‌ای قبل از سپردن دوربین به تعمیرگاه
۱. مراجعه به مراکز معتبر با تکنسین‌های حرفه‌ای
۲. اطمینان از استفاده از قطعات اورجینال
3. توضیح دقیق مشکل به تکنسین
4. دریافت گارانتی خدمات
5. اطلاع از قیمت تقریبی تعمیر قبل از شروع کارجمعبندی نهایی
در این مقاله تخصصی ۱۰هزار کلمه‌ای درباره تعمیر دوربین کانن R7، تمام جزئیات مورد نیاز برای تعمیر و نگهداری دوربین بررسی شد:
ساختار داخلی و قطعات حساس
خرابی‌های رایج
روش‌های تخصصی تعمیر
قطعات قابل تعویض
قیمت و زمان تعمیر
نکات حرفه‌ای قبل از سپردن دوربین به تعمیرگاه
استفاده از تجهیزات حرفه‌ای و تکنسین‌های ماهر در خدمات تعمیر دوربین کانن R7 باعث می‌شود دوربین دوباره با عملکرد کامل و بدون اختلال آماده استفاده شود.
این زمان‌ها در خدمات تعمیر دوربین کانن R7 تقریبی هستند و ممکن است بسته به شرایط تغییر کنند.
تهیه وتنظیم: وحید احمدی پور تکنسین ارشد کانن
